TSシリーズ

特許　第6116747号

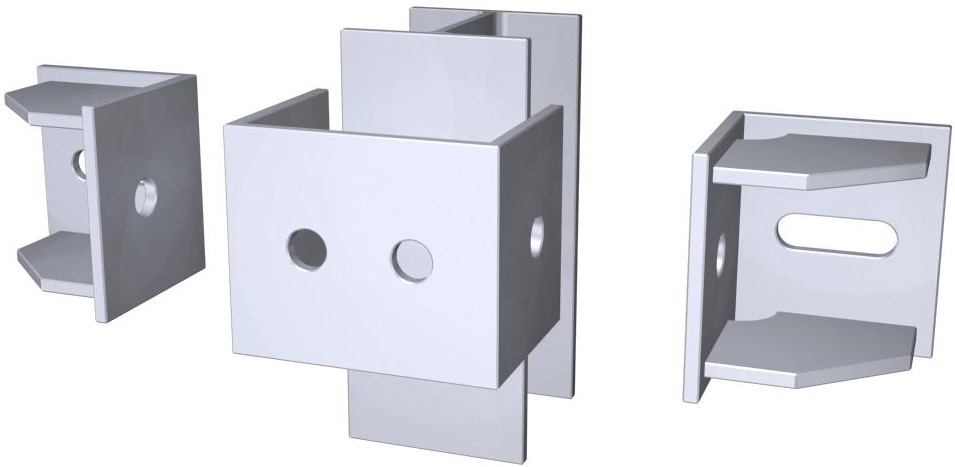

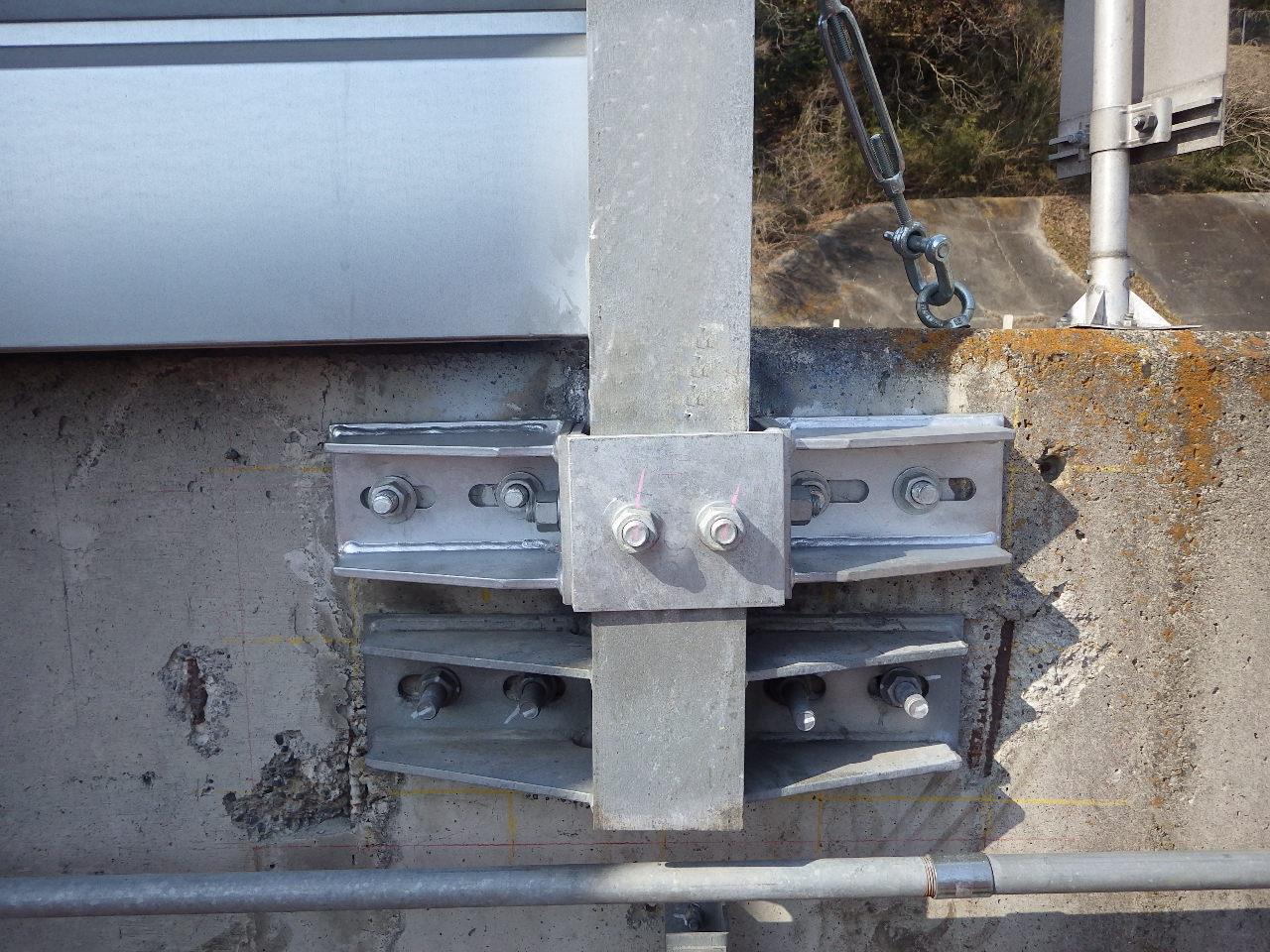

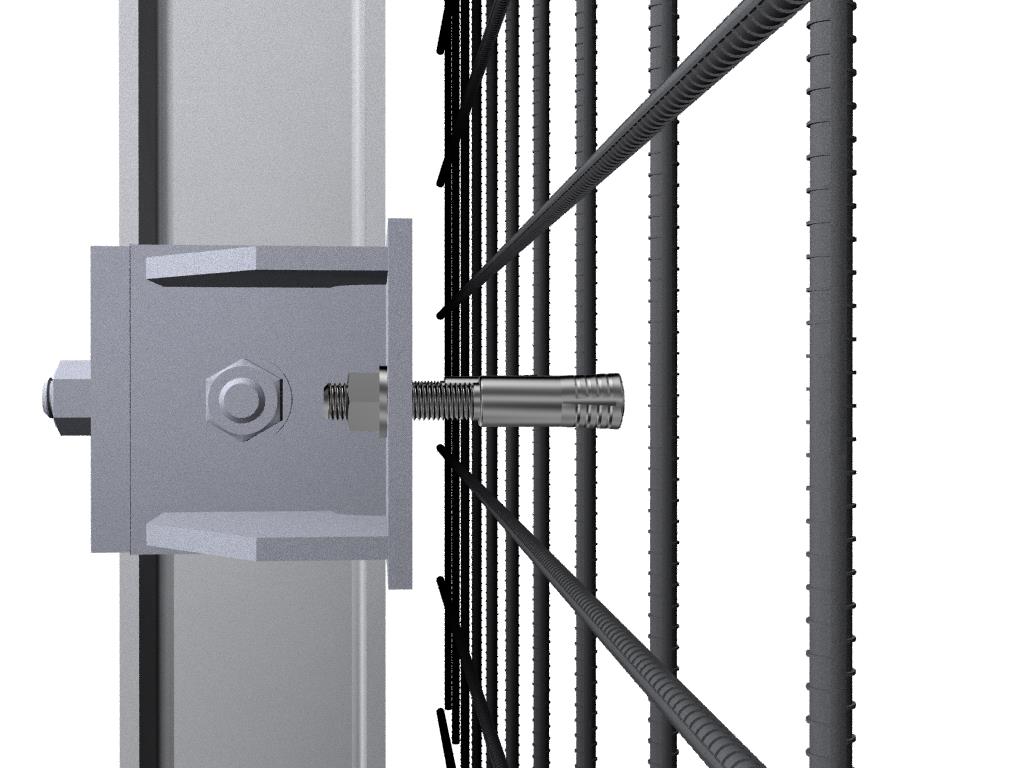

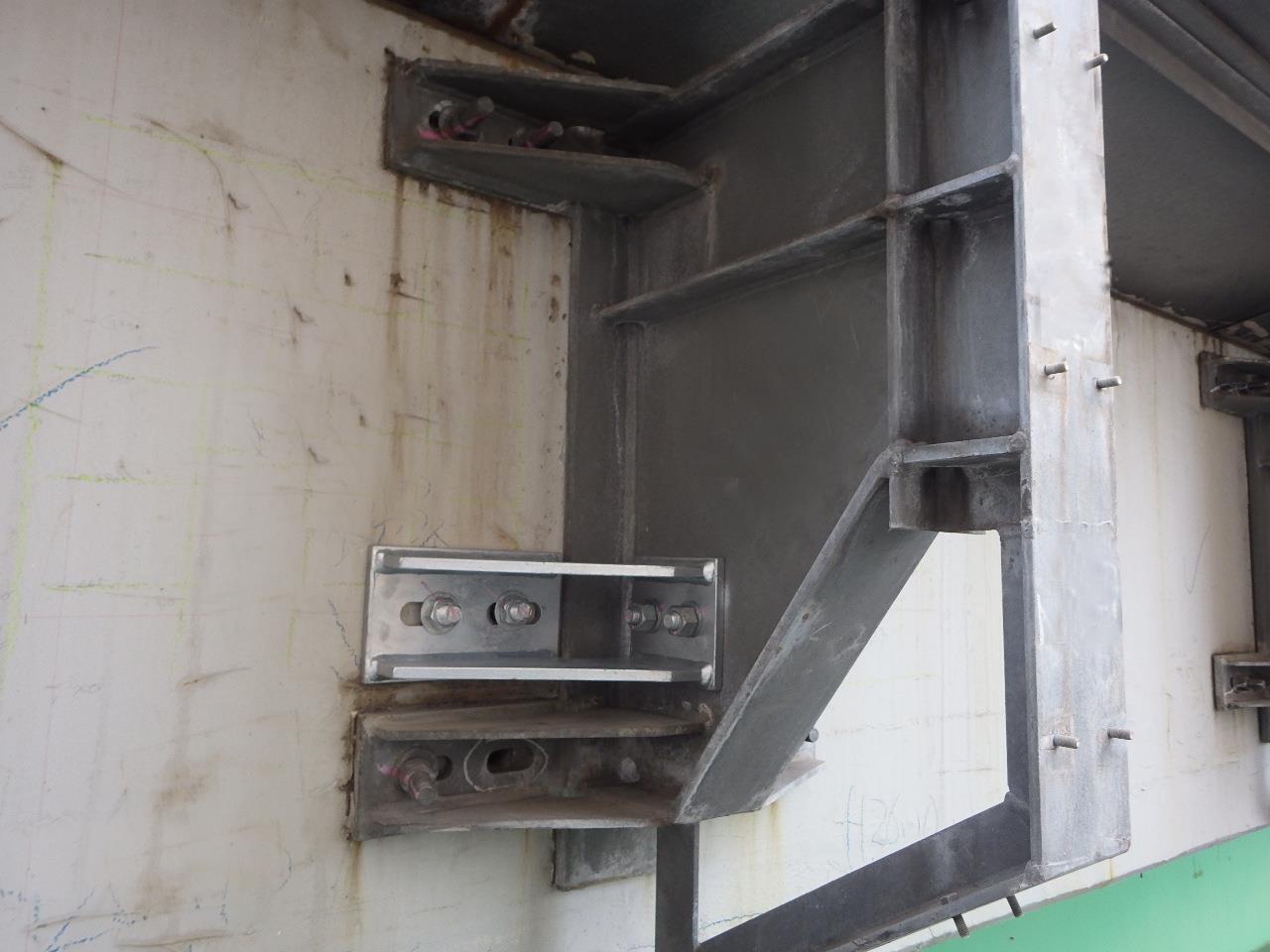

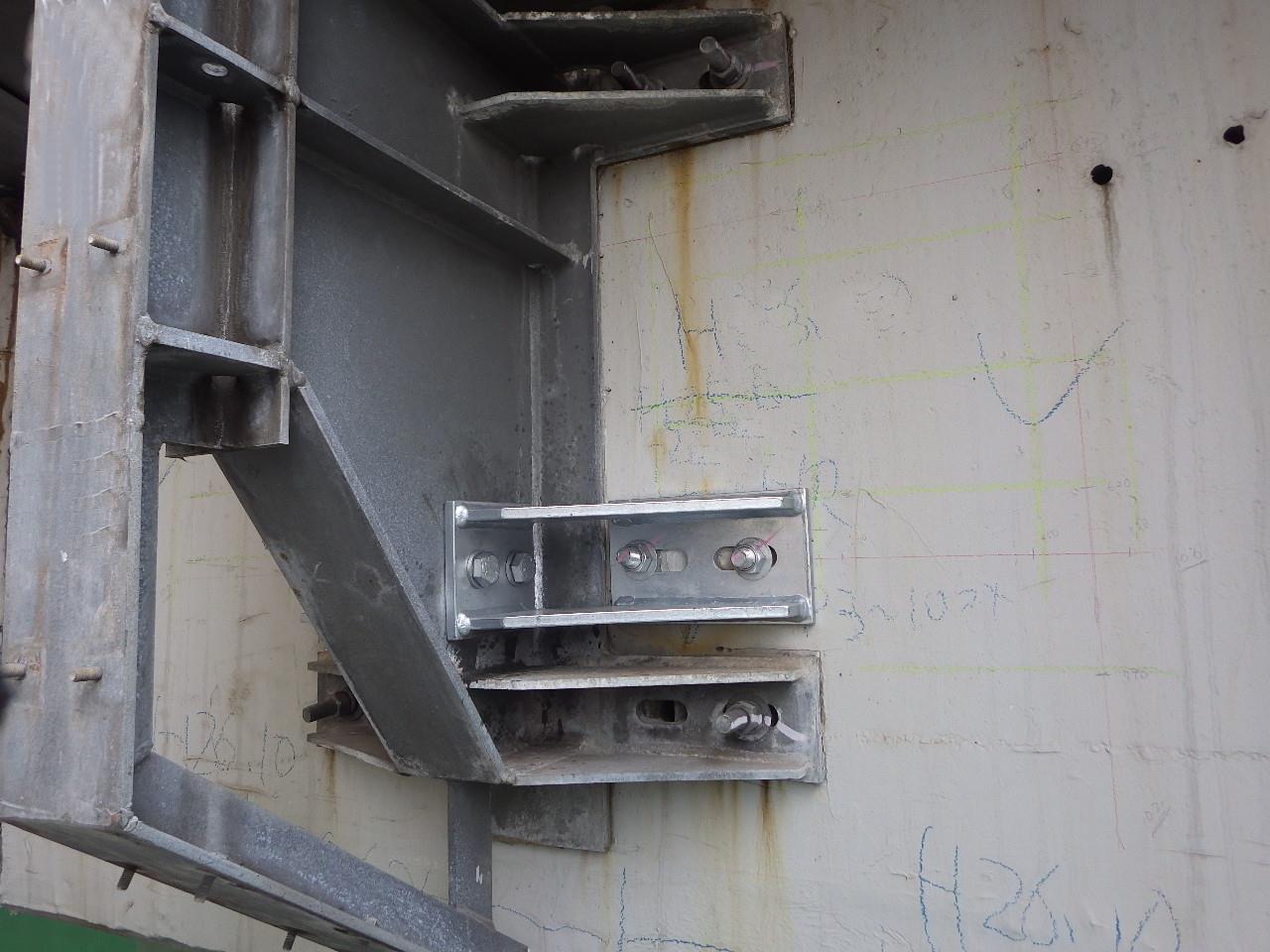

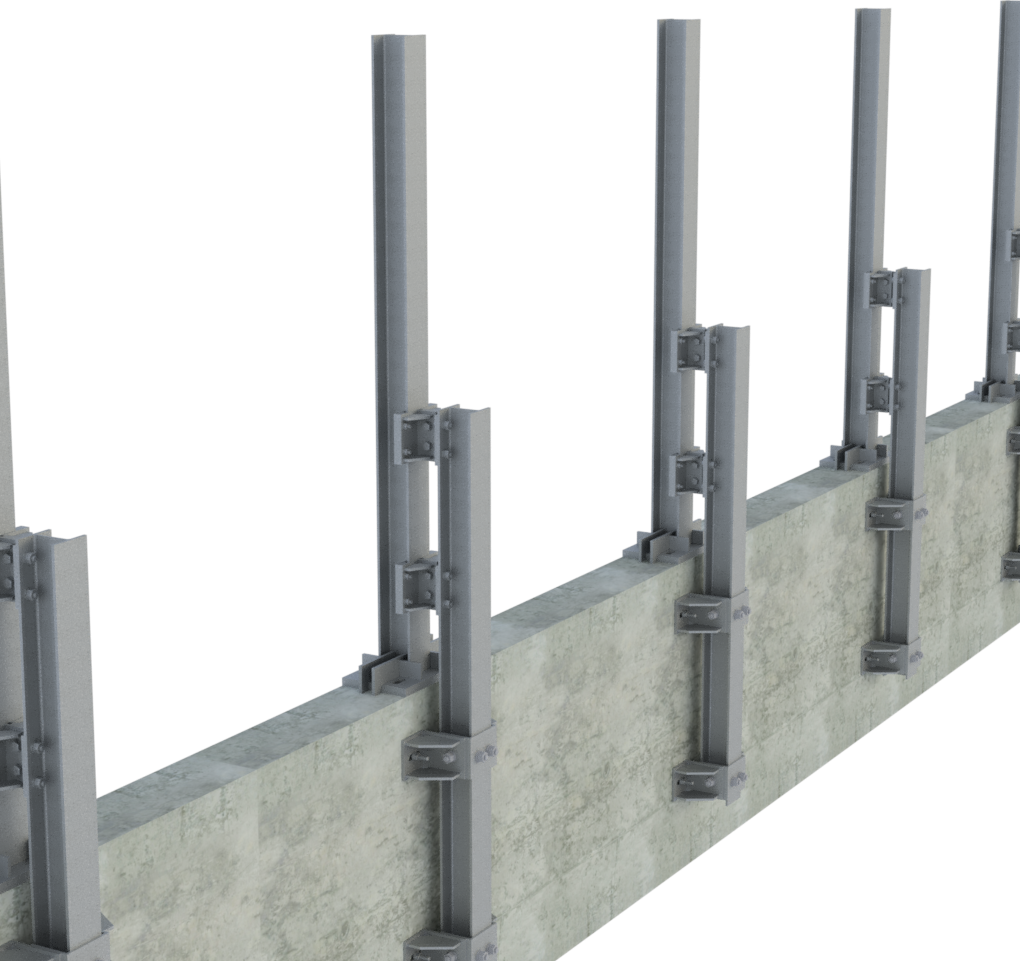

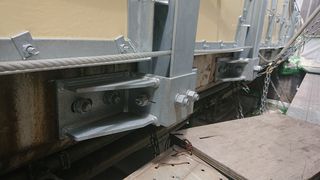

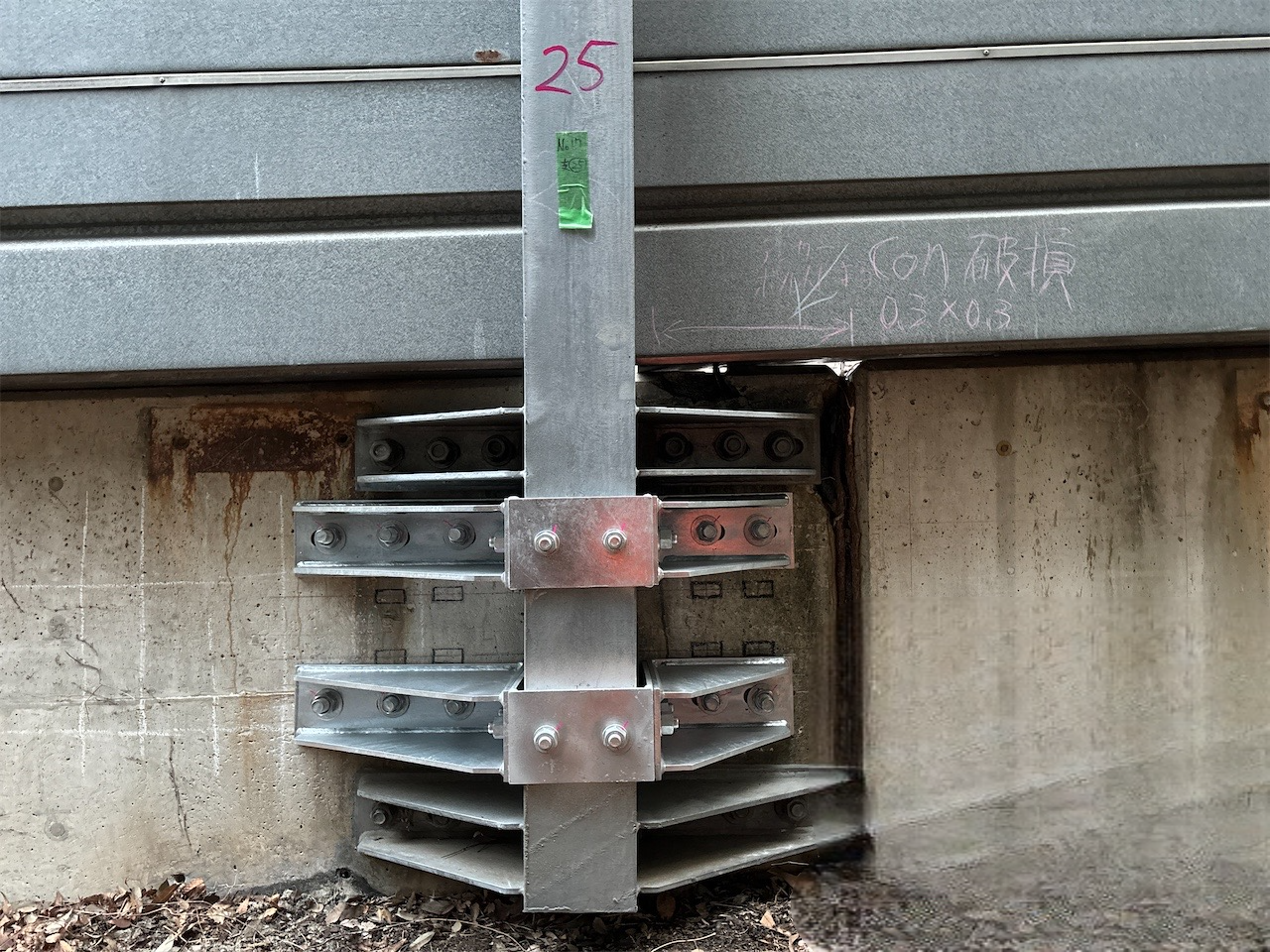

TSブラケット支柱補強・補修部材（支柱壁高欄背面取付形式）

特許　第7069481号

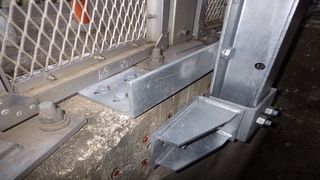

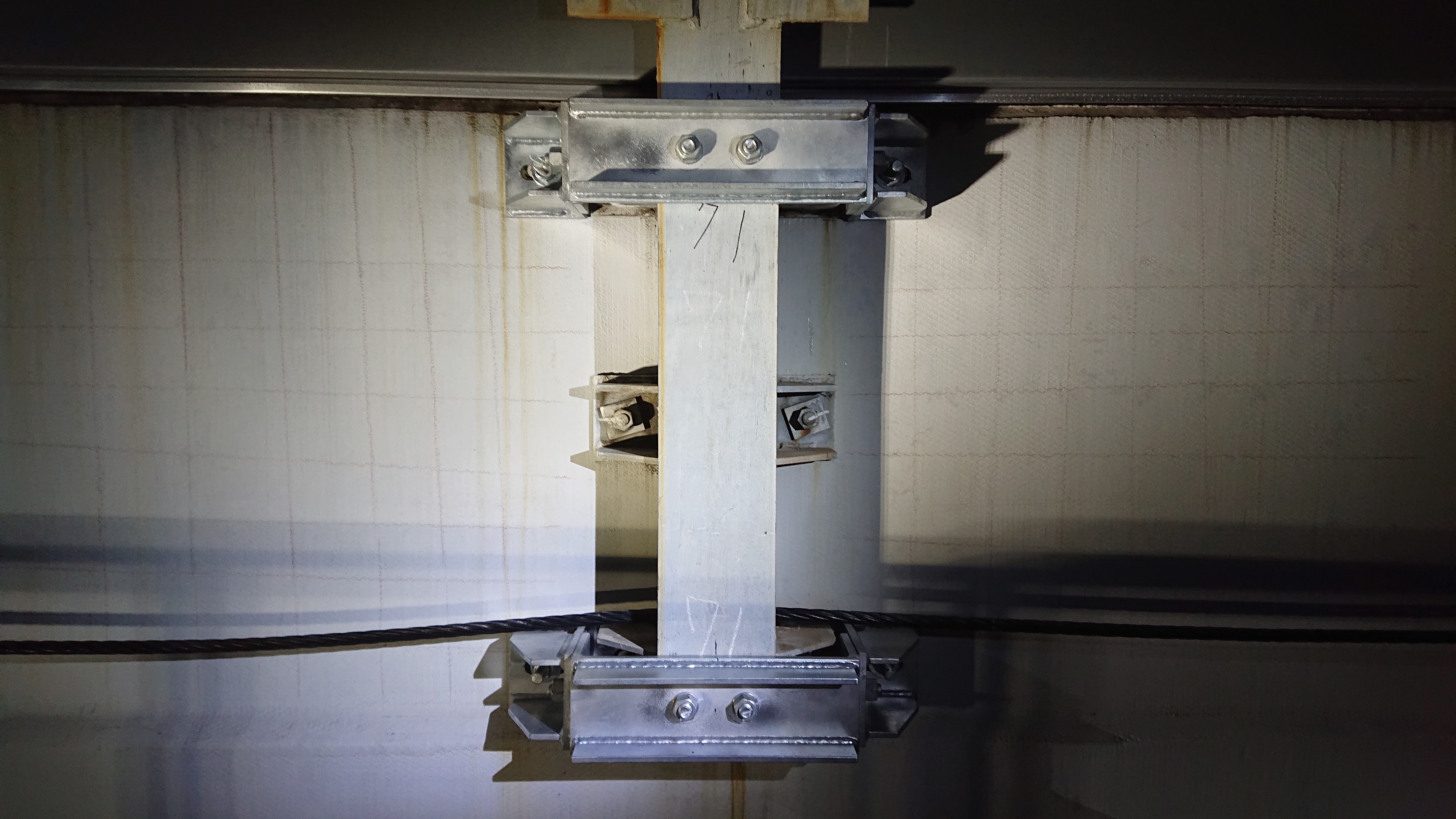

TSサポート支柱補強・補修部材（支柱壁高欄天端取付形式）

　近年、高度成長期に建造された構造物は、経年劣化による損傷が多くみられます。

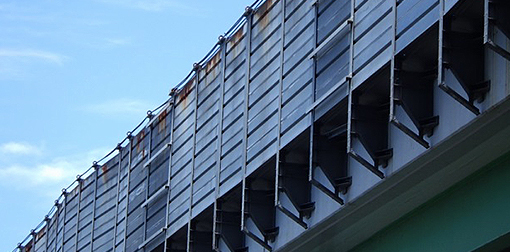

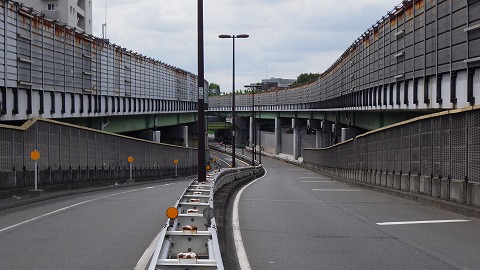

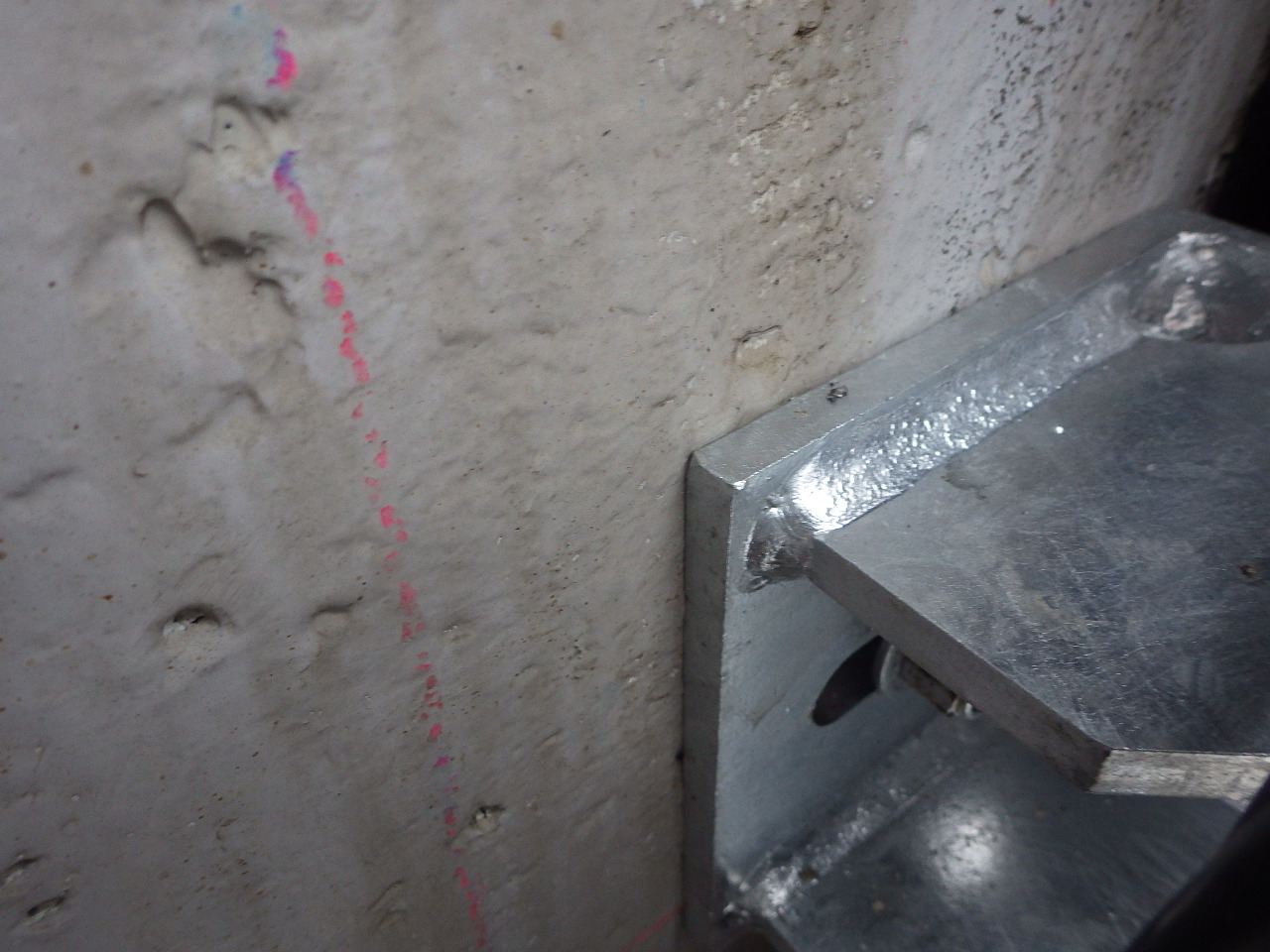

　首都圏の高架橋に設置してある遮音壁や投物防止柵なども、鋼製構造物やコンクリート構造物の劣化に伴い、支柱およびアンカーボルトに損傷がみられます。

　遮音壁等の支柱を取替るには、既設の遮音板と支柱を撤去し、新たに製作した支柱に合わせてブラケットのアンカーボルトを打設しなければならず、既設鉄筋に干渉し不健全な施工事例が多くみられます。また、撤去中は遮音壁等がなくなるので、規制帯を設置するなど、仮設の対策が不可欠となります。

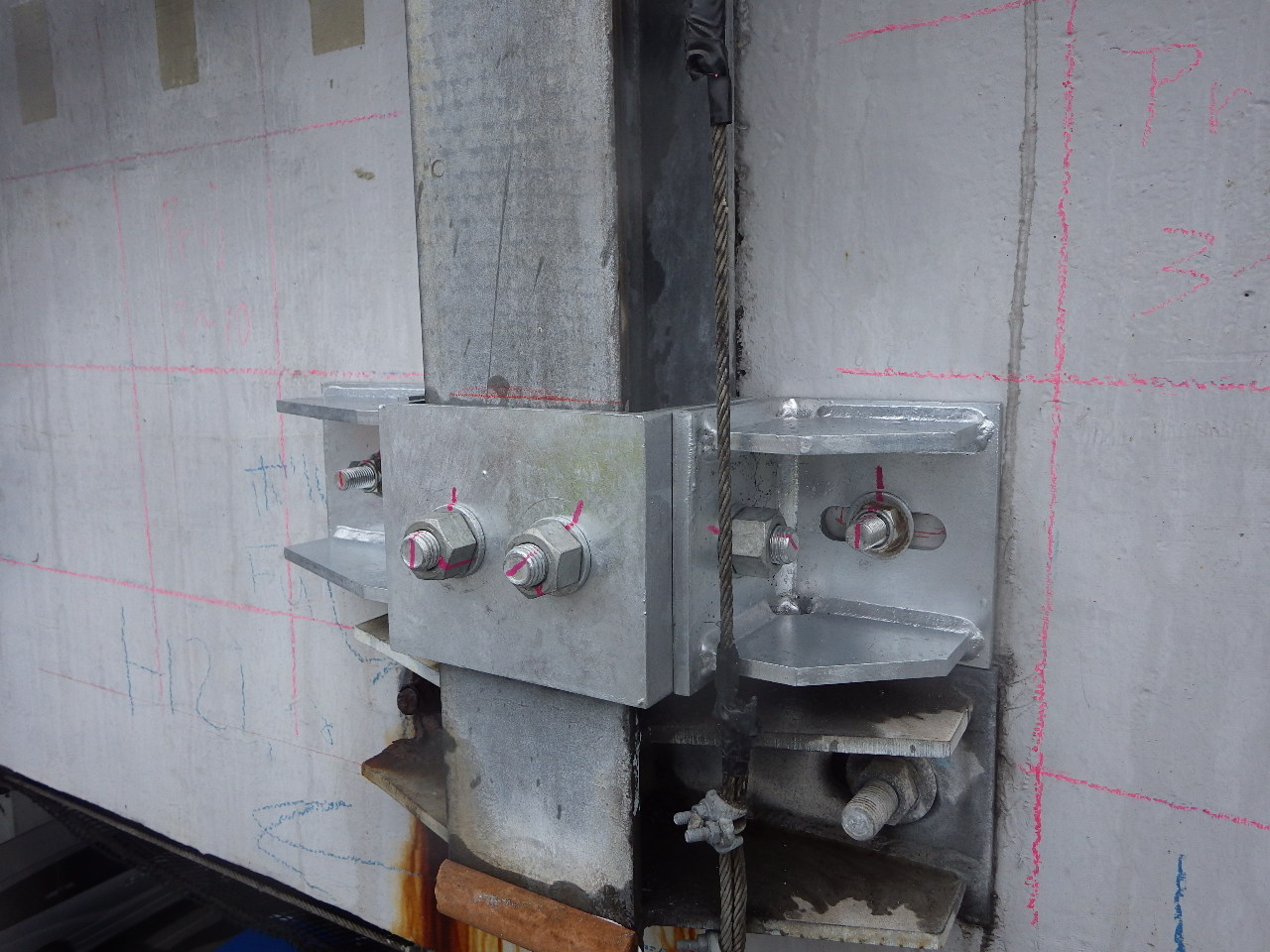

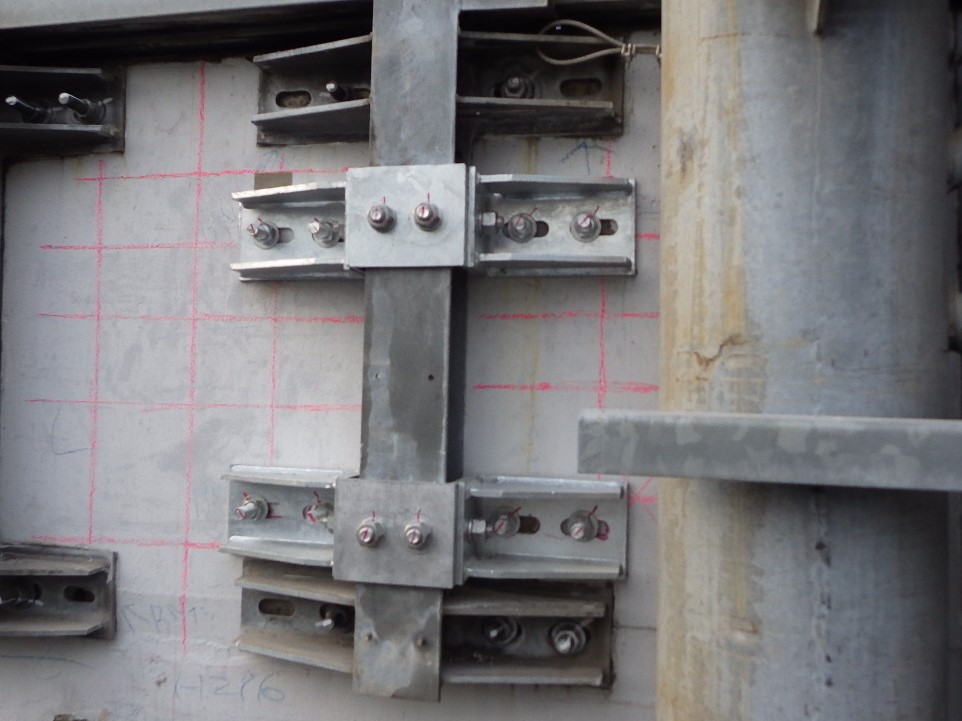

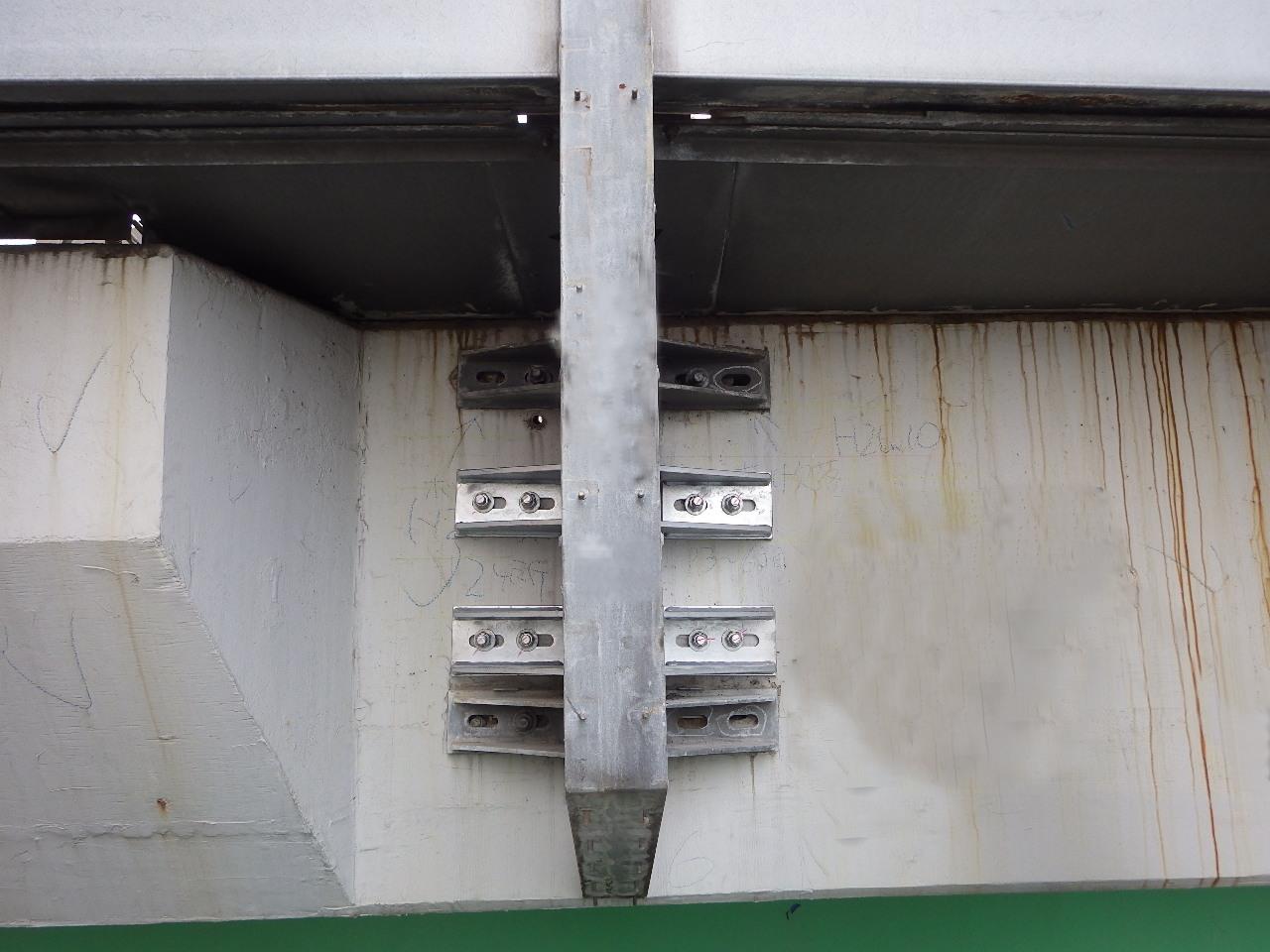

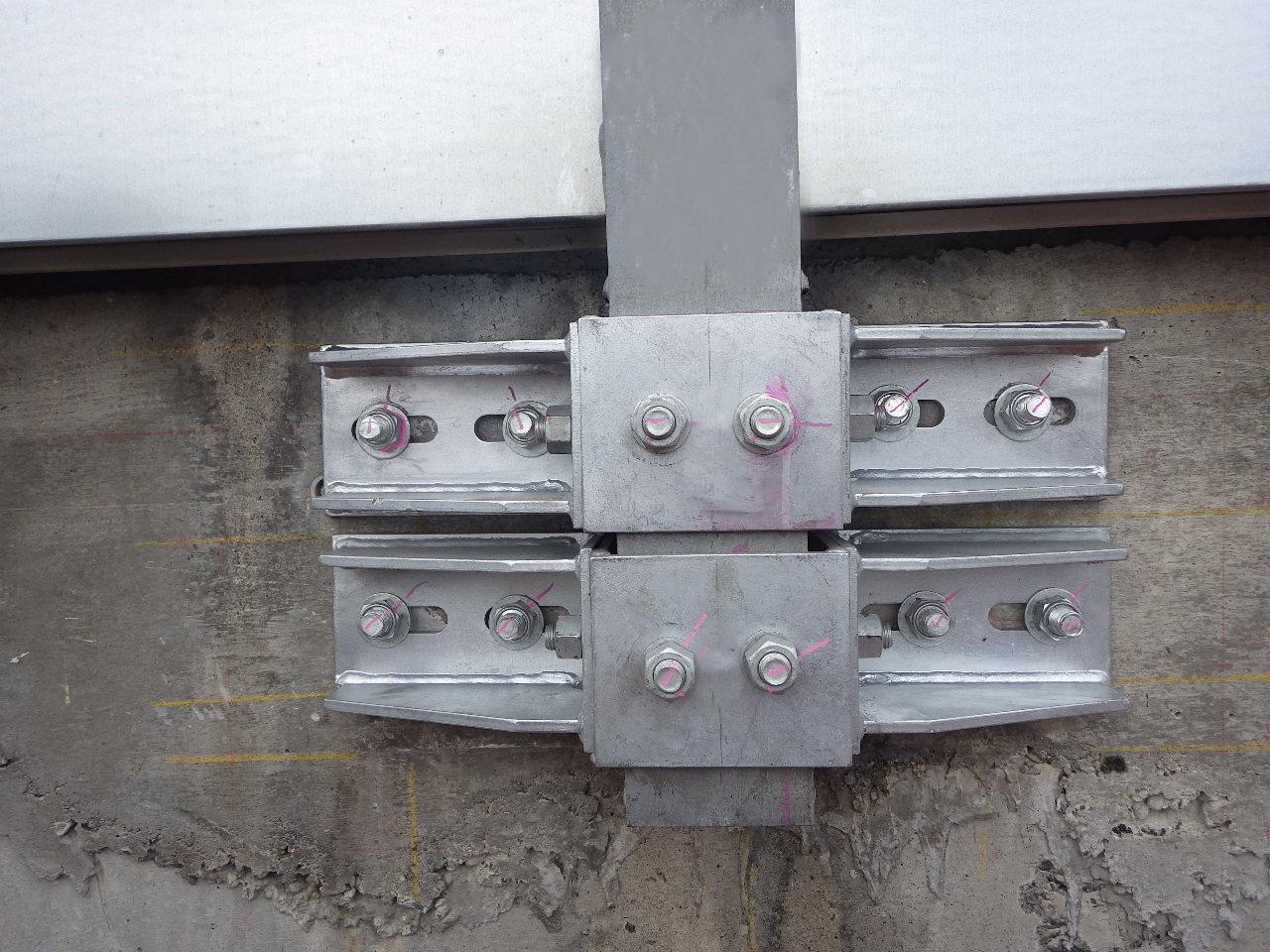

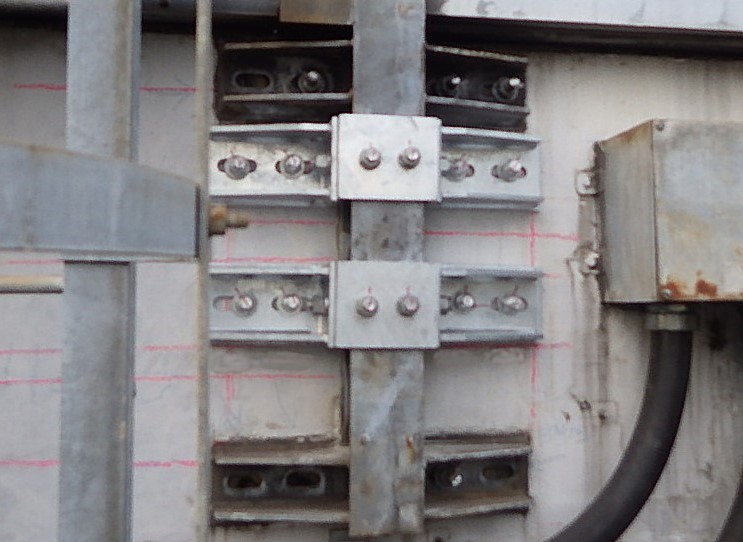

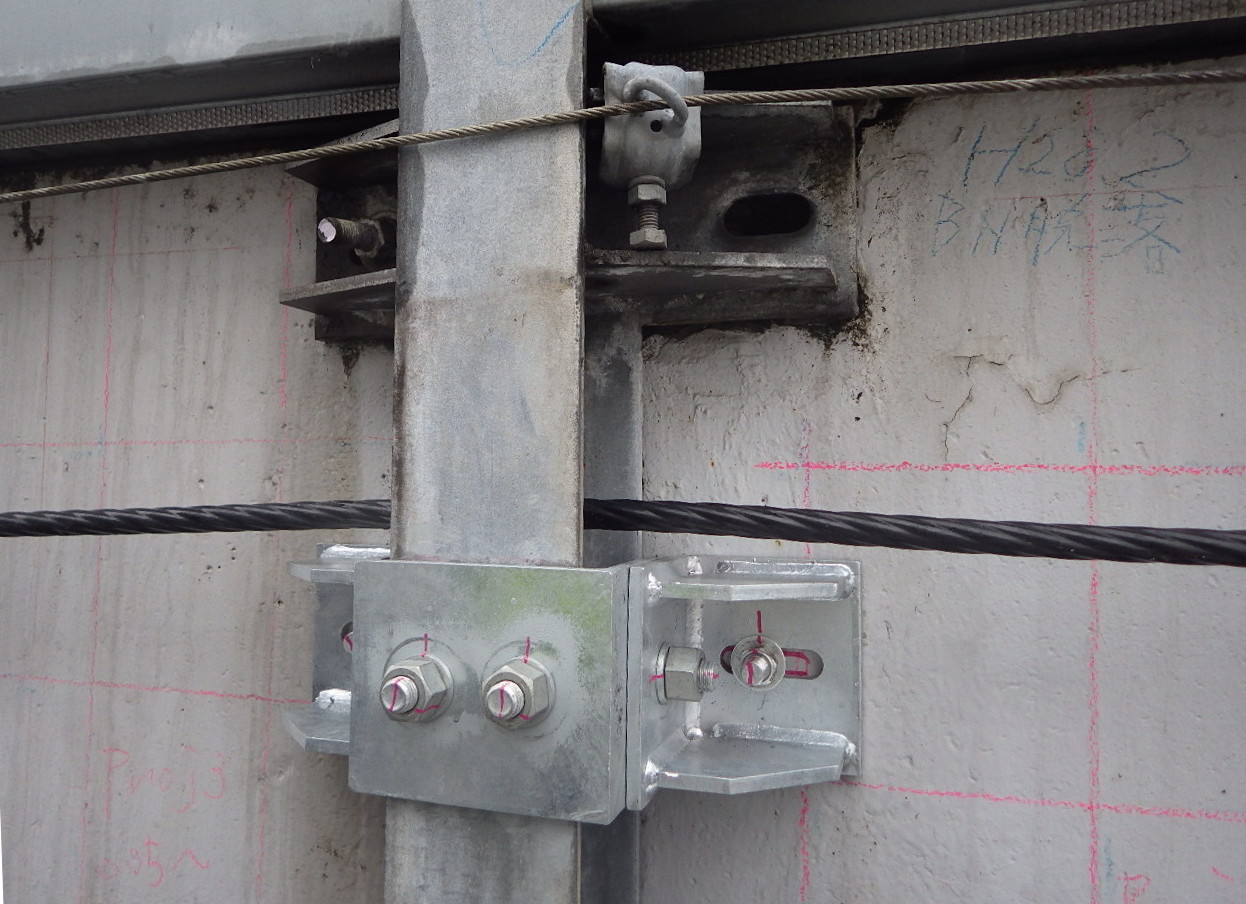

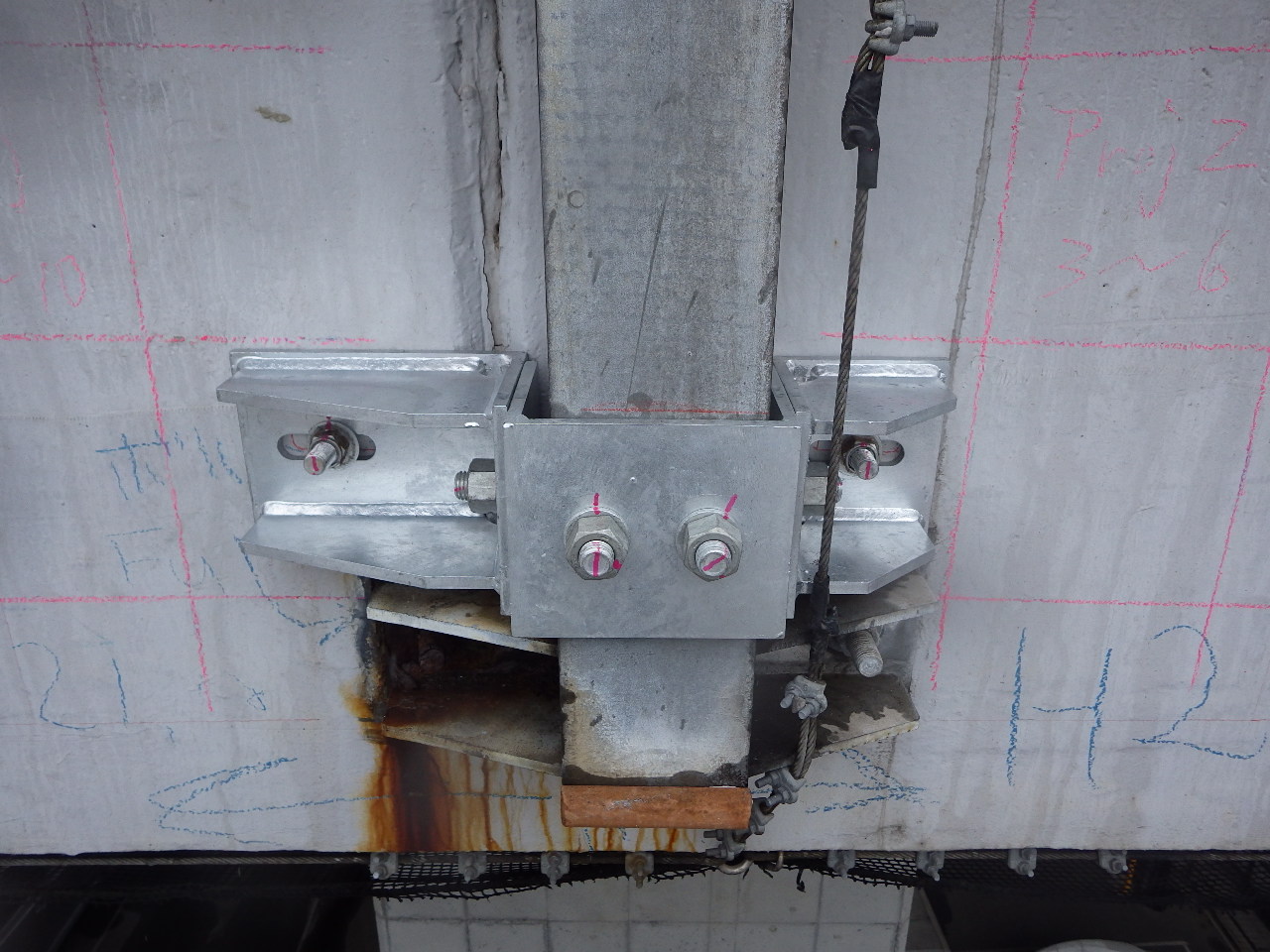

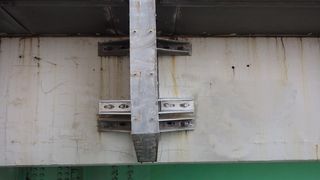

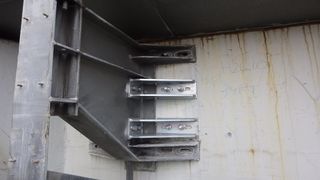

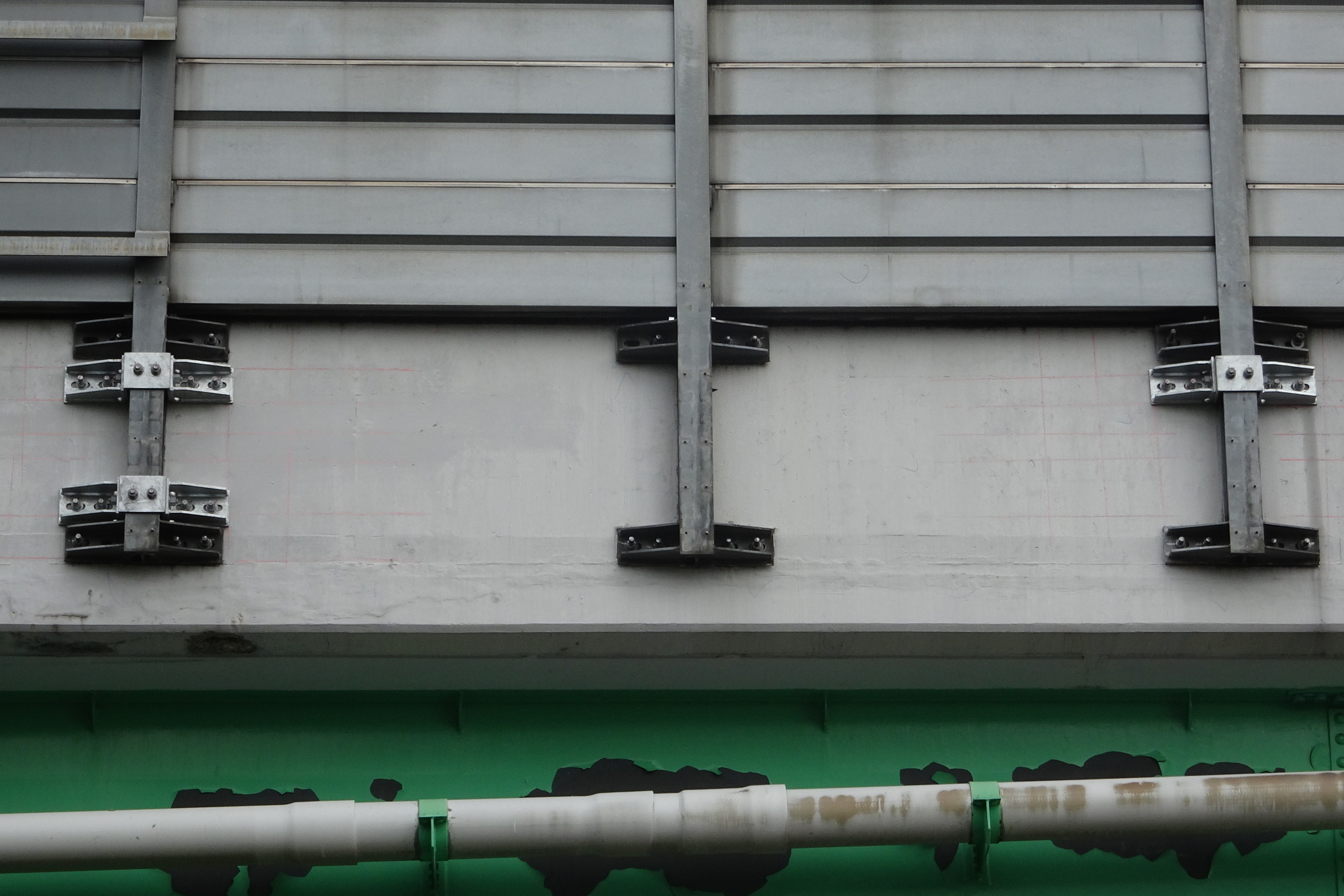

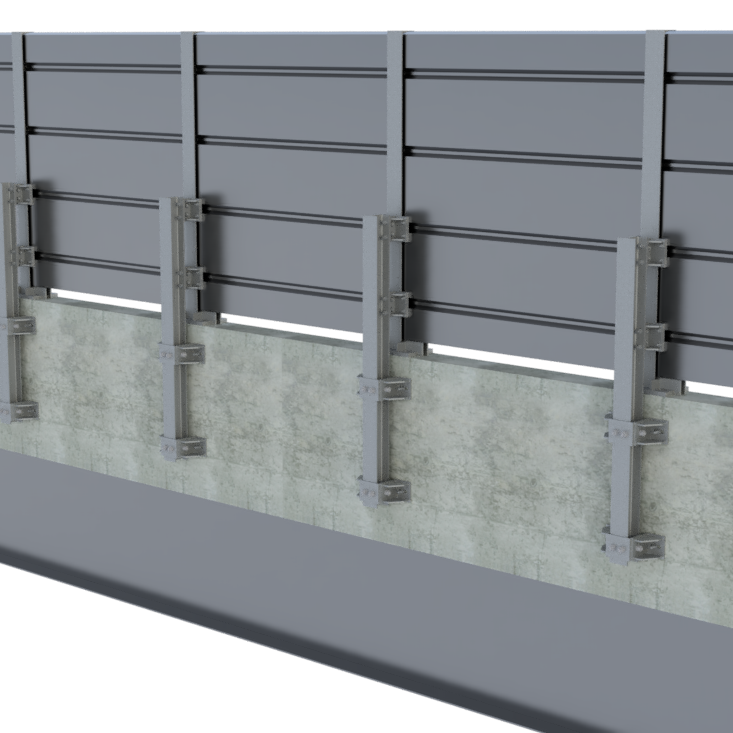

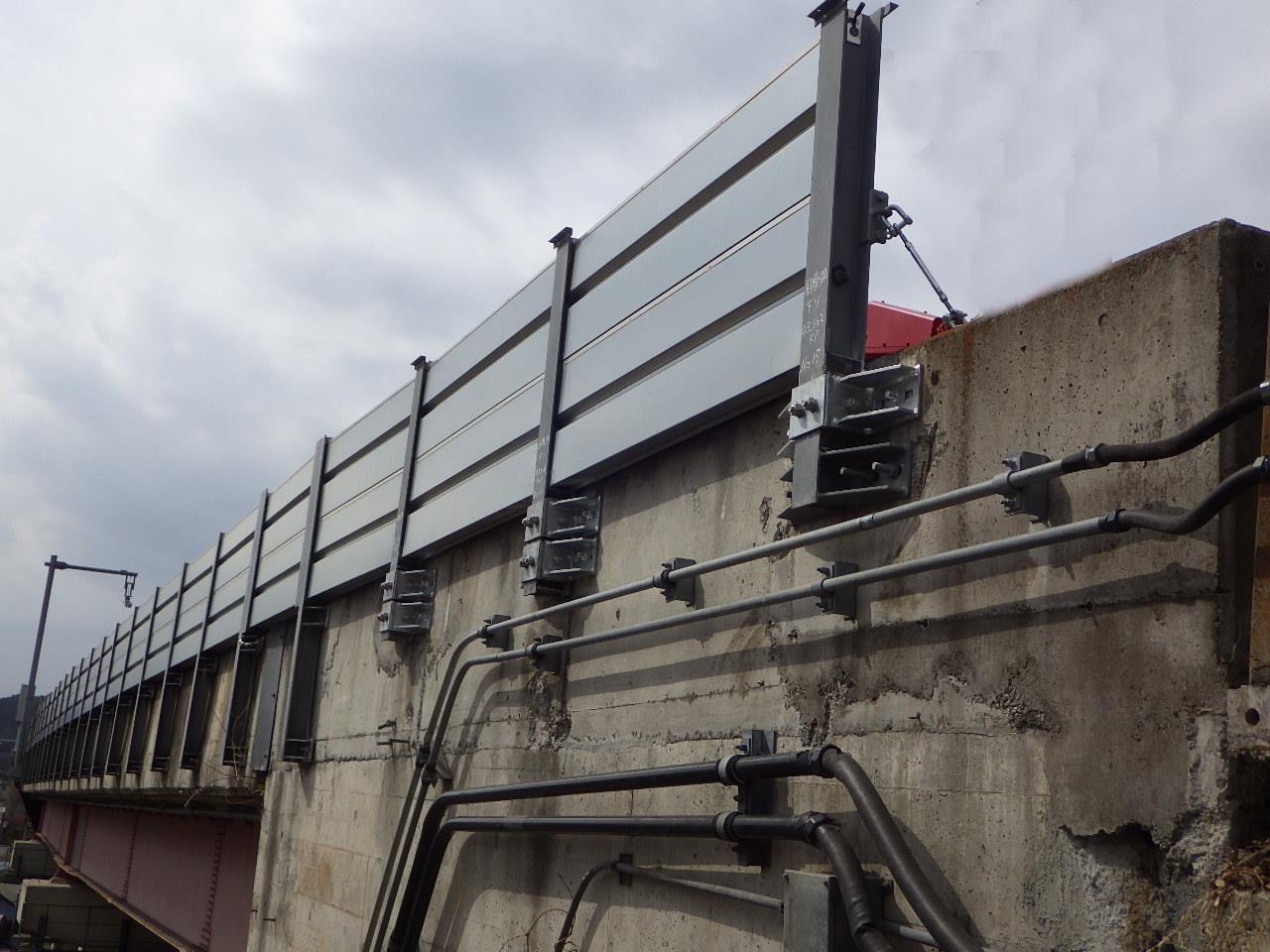

　TSシリーズは既設の支柱を利用して、損傷箇所の補強・補修をする工法です。
　既設支柱の支持力不足を回復させて、耐久性の向上および
安全性の向上を図ることができます。

工　法　比　較
工法名	TSシリーズ工法（既設支柱補強・補修工法）	従来工法（既設支柱取替工法）
工法概要	既設支柱に補強・補修部材を取付けるもの	既設支柱を取替えるもの

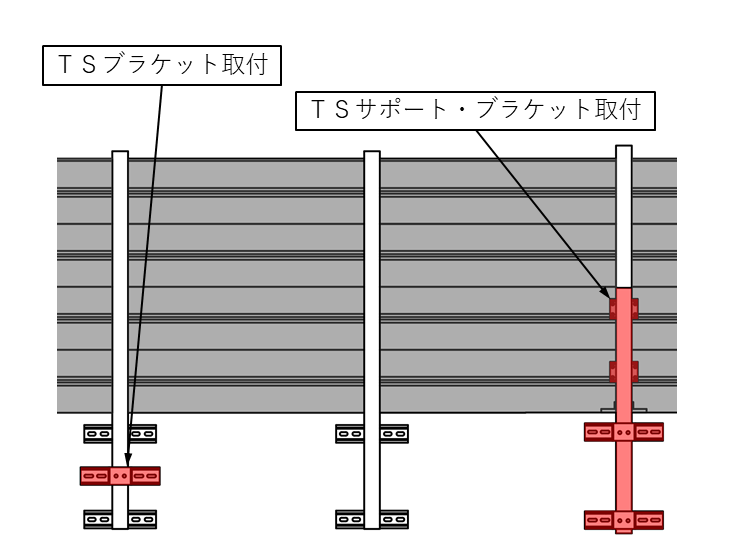

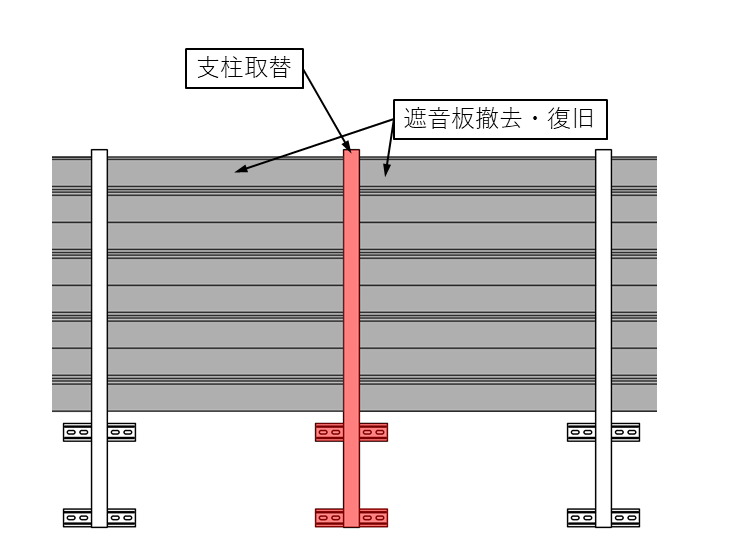

概略図

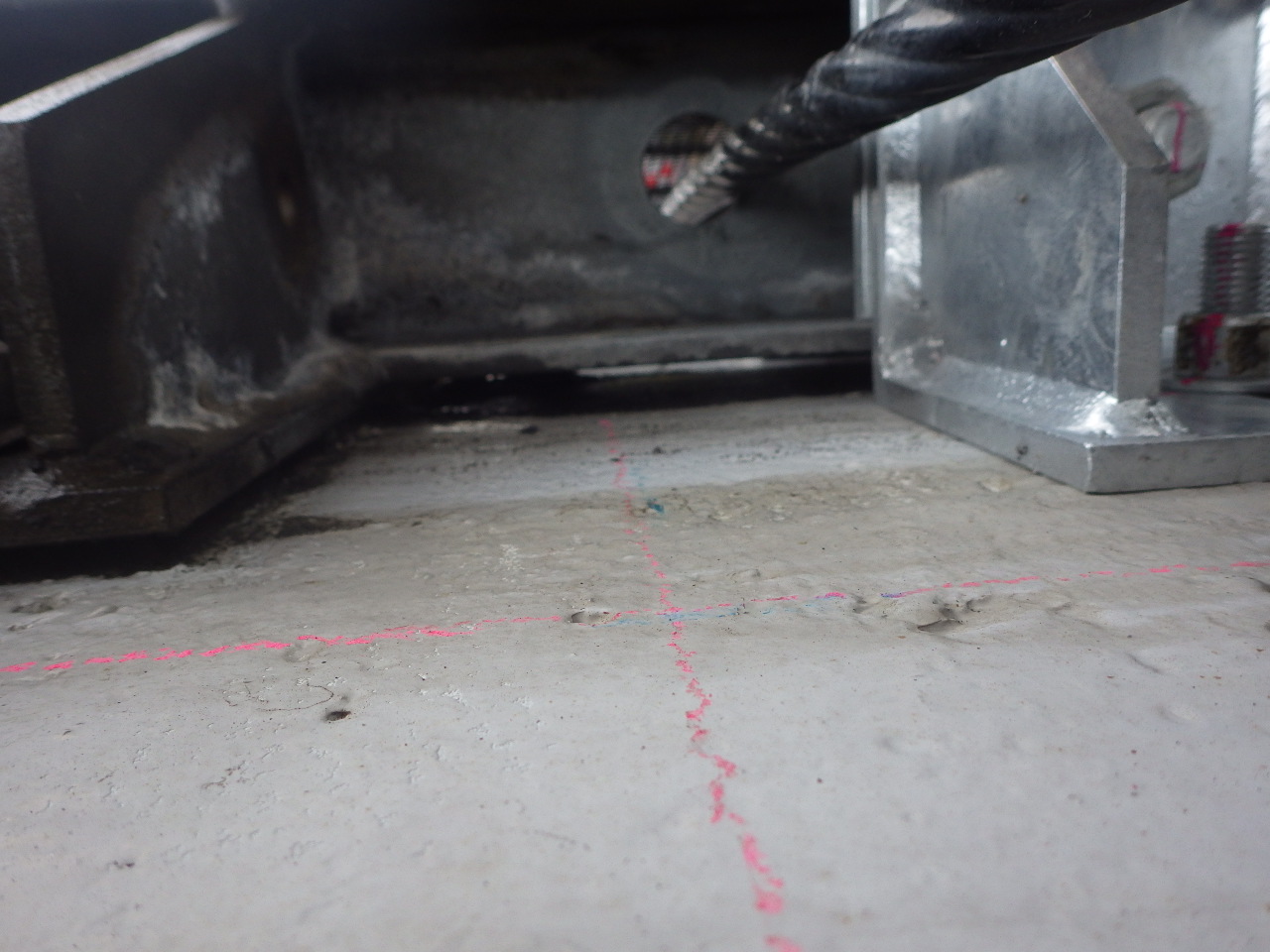

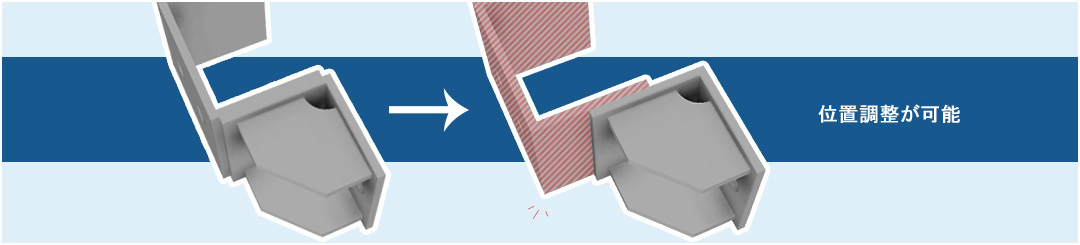

品　　質	自在部材のため壁面に密着する（調整材：不要）	壁面と部材にすき間ができる（調整材：必要）
評　　価	◎	△
工　　期	TSシリーズの取付のみ	遮音板撤去 → 支柱取替 → 遮音板復旧
評　　価	◎	△

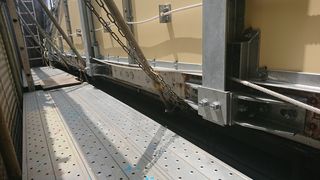

安全性	側道規制（スーパーデッキ）	本線規制（橋梁点検車＋ユニック）＋側道規制
評　　価	◎	△
施工性	側道規制のため、昼間施工可能（時間制約なし）	本線規制のため、夜間施工（時間制約有り）
評　　価	◎	△
騒音問題	昼間のため苦情の恐れ小	夜間のため苦情の恐れ大
評　　価	◎	△
備　　考	・作業をいつでも中断可能。	・本線規制の時間制約があるため既設撤去後、確実に復旧
	・本線規制を伴わないため危険リスクの削減が可能。	できるとは限らない。（仮設防護：必要）
	・昼間施工のため、騒音苦情問題が少ない。	・夜間施工のため、アンカー削孔時の騒音が問題。

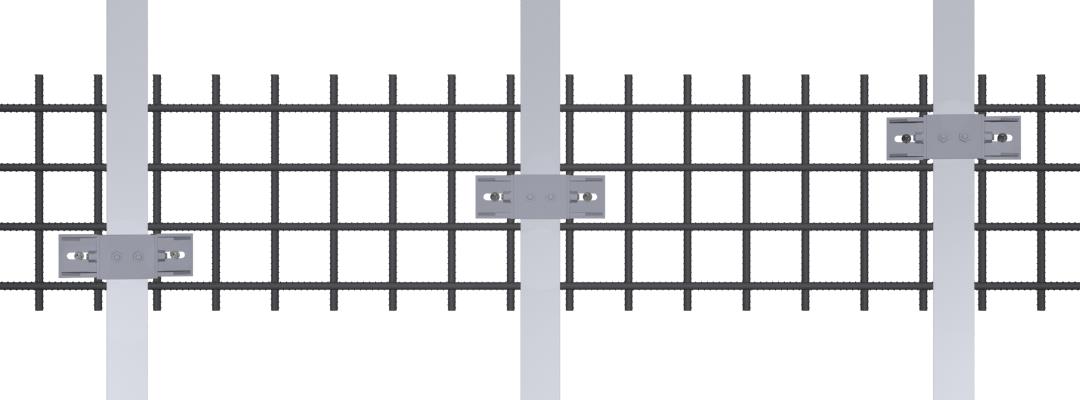

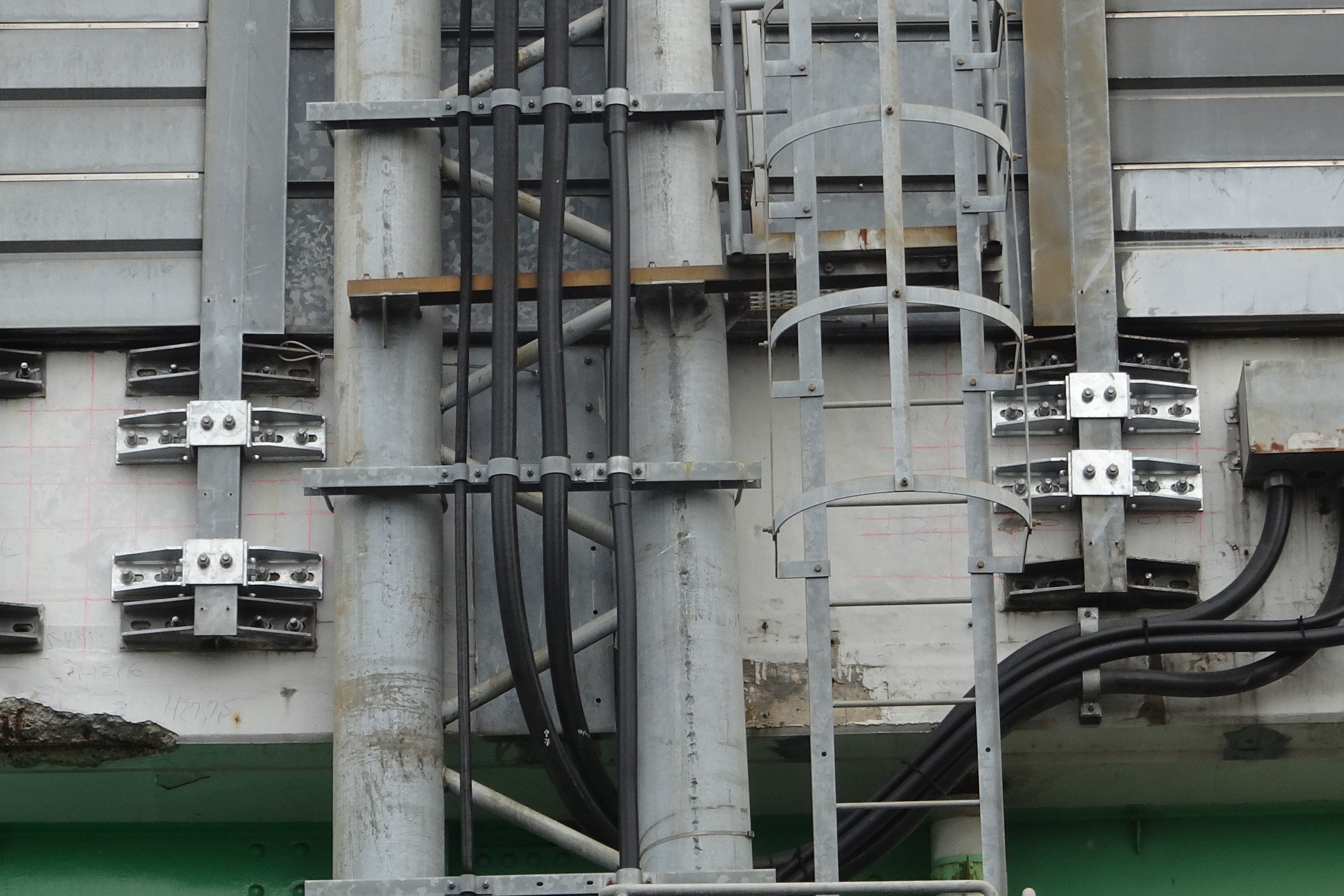

	・埋設物・添架物を避けた位置に取付が可能。	・添架物などの移設等、別途調整・協議が必要。
	・撤去費用は発生しないため安価となる。	・新支柱を設置するためには支柱回転防止ワイヤー・
		落下防止ワイヤー・遮音板まで撤去復旧する必要がある。
総合評価	◎	△

※TSシリーズは材工一式のご提案となります。

　TSシリーズは、取付位置や現場の状況、アンカー削孔等による施工に左右されるところが多く、部材形状検討および施工が重要になります。
各種要領を厳守して施工することで、TSシリーズの機能が発揮されます。
　そのため、部材のみの販売はいたしておりません。

短期施工で経済性の縮小

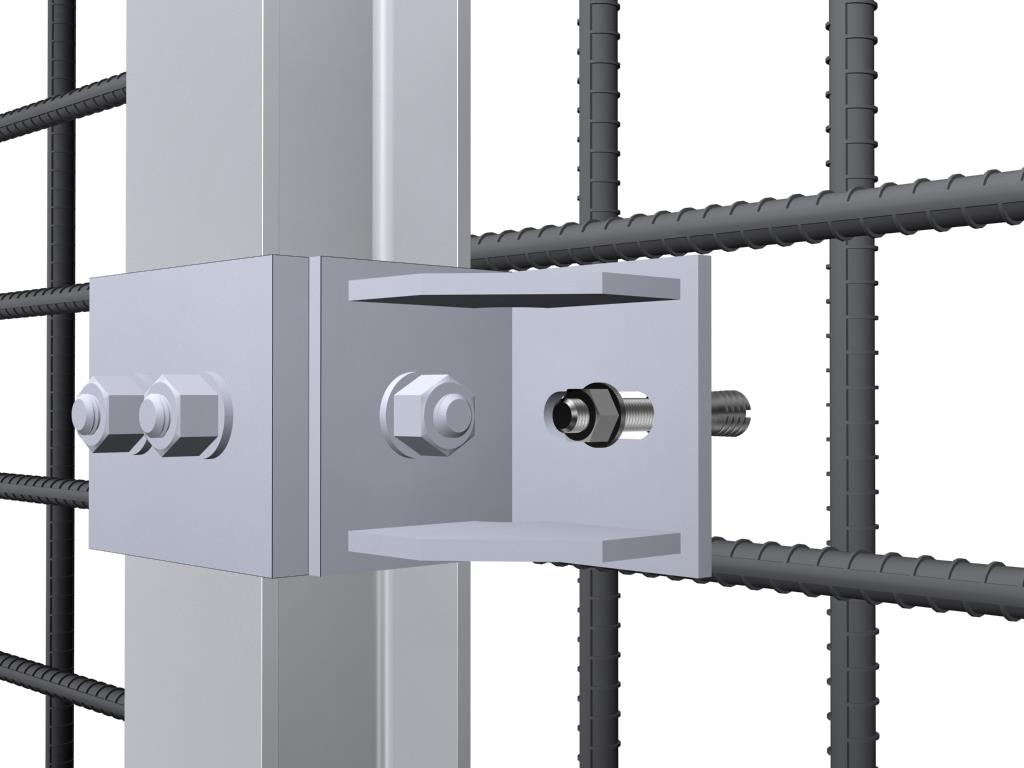

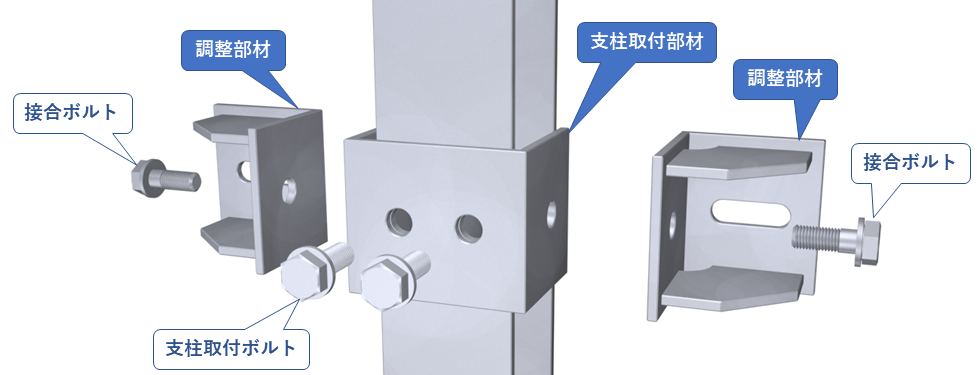

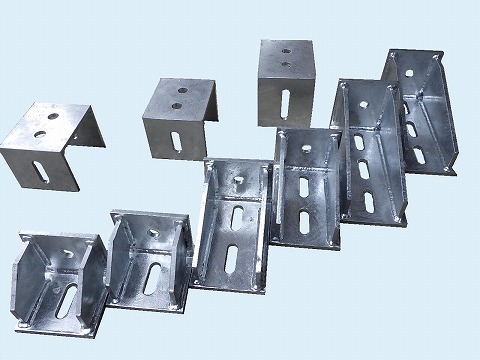

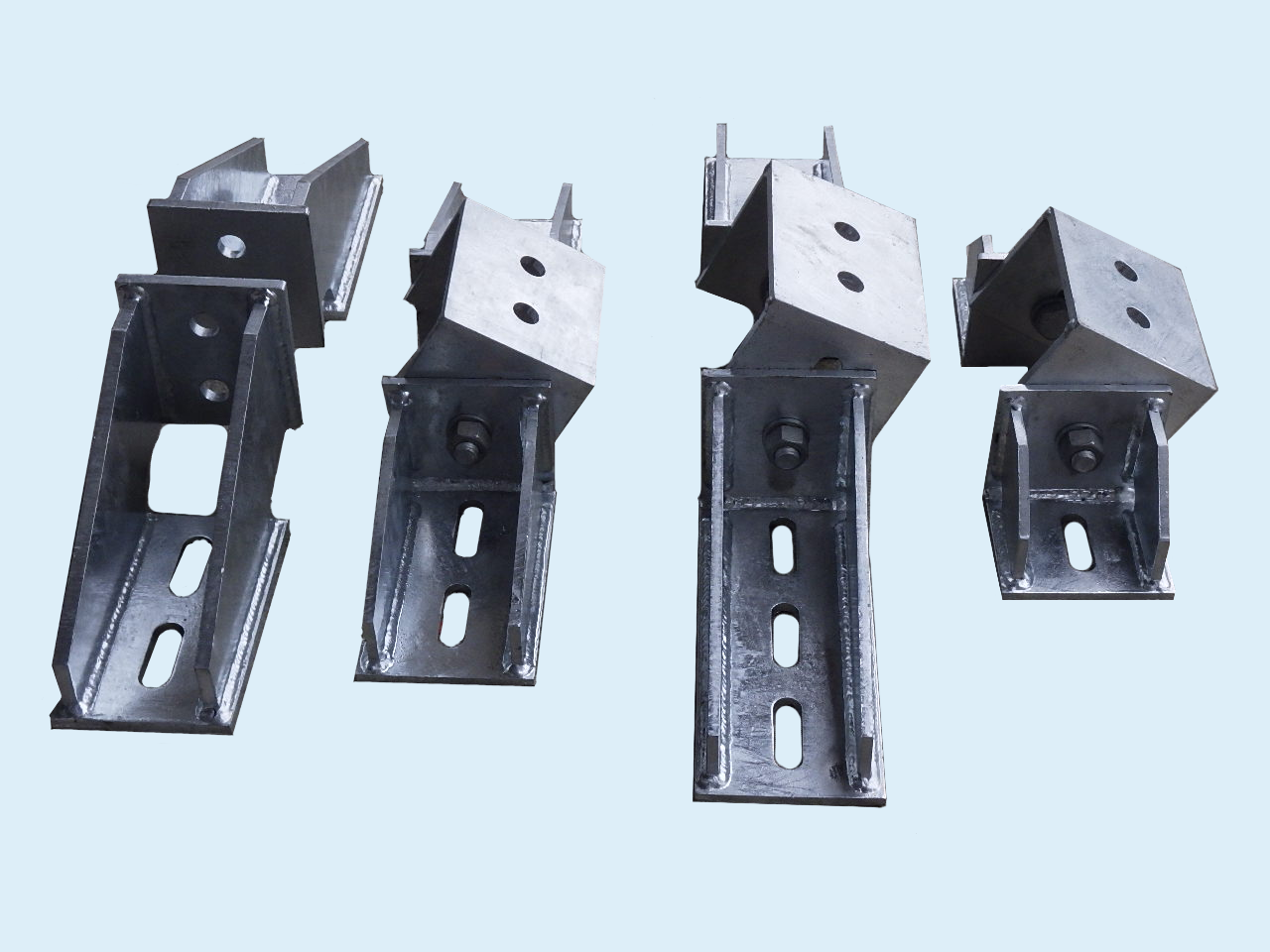

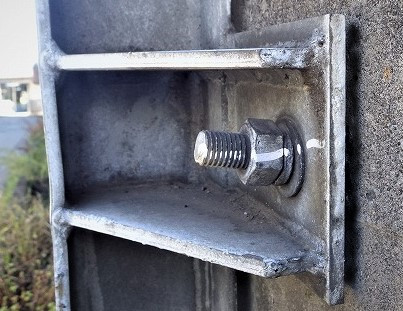

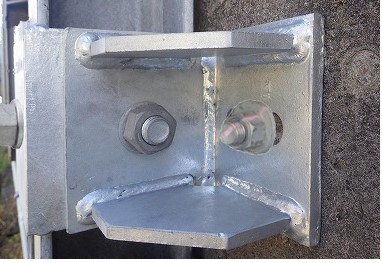

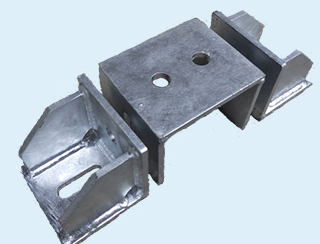

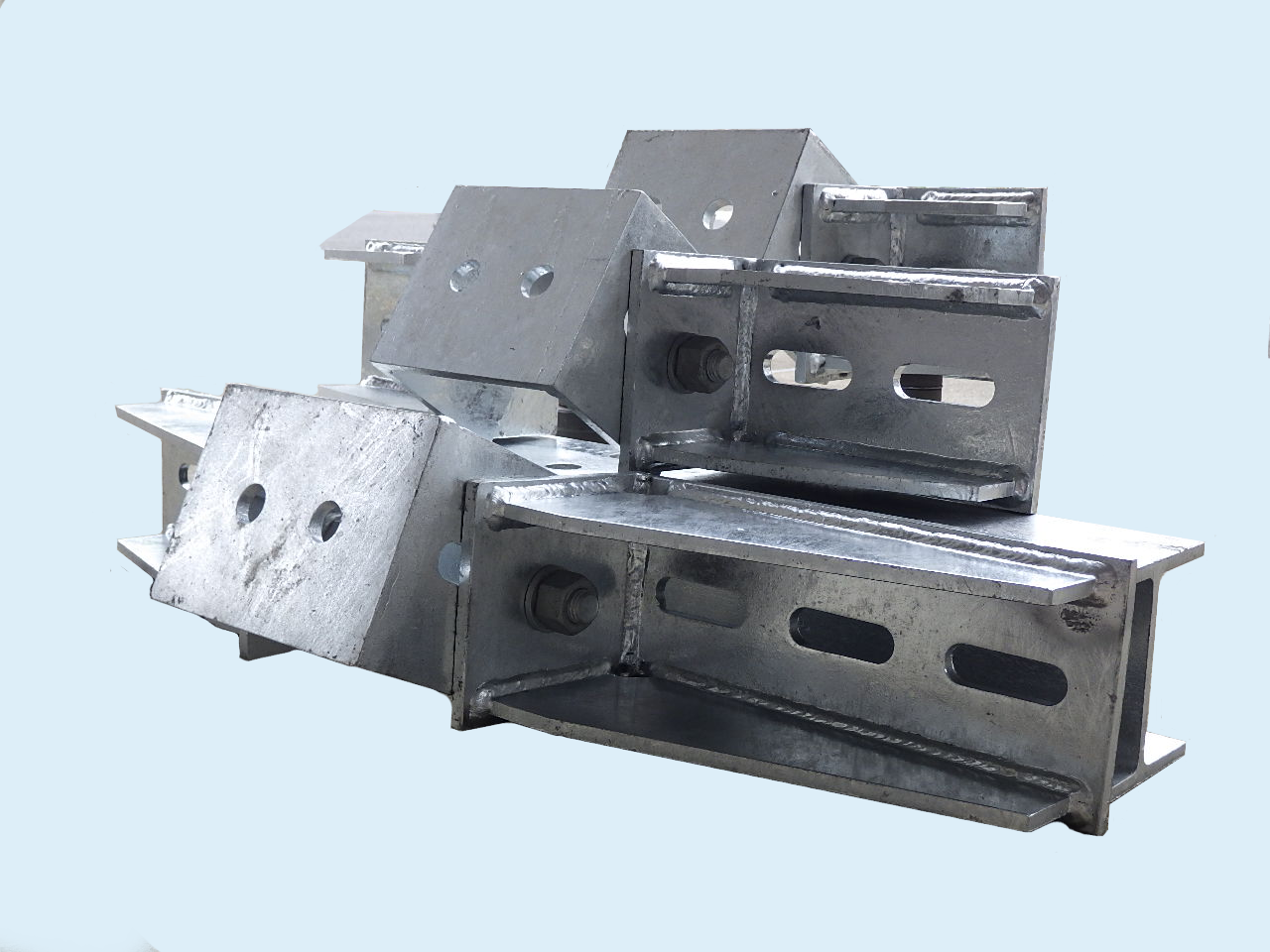

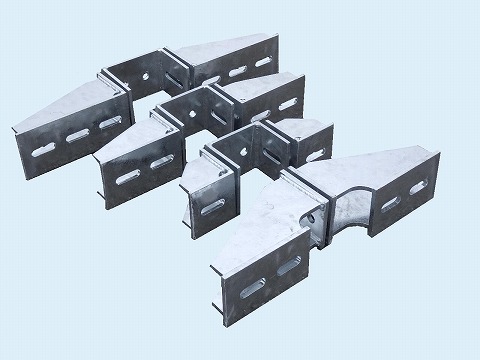

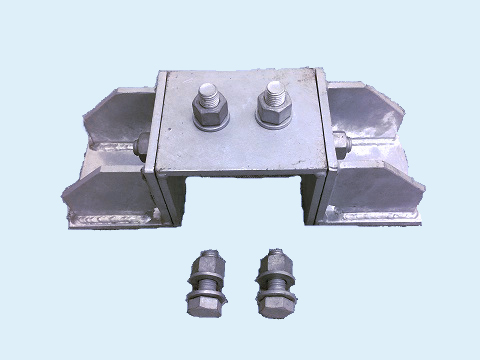

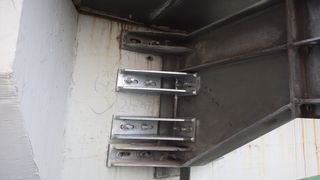

　TSブラケットは、溶融亜鉛めっき部材で各部材との接合にめっき防食ボルト（高力ボルト：F8T相当など）
を使用しています。
　現場溶接、部材取付後の塗装作業が不要なため、短期での施工となり施工性・経済性に優れています。

施　工　フ　ロ　ー　比　較
工法名	TSシリーズ工法（既設支柱補強・補修工法）	従来工法（既設支柱取替工法）
工法概要	既設支柱に補強・補修部材を取付けるもの	既設支柱を取替えるもの
内　　容
	全箇所調査・鉄筋探査（側道規制）	全箇所調査・鉄筋探査（側道規制）
	↓	↓
	TSシリーズ製作	支柱製作
	↓	↓
	側道規制設置	本線規制設置（路下：側道規制設置）※
	↓	↓
	アンカー削孔	支柱回転防止ワイヤー撤去
	↓	↓
	TSシリーズ取付	遮音板撤去
	↓	↓
	取付ボルト締付け	落下防止ワイヤー撤去
	↓	↓
	アンカー締付け	既設支柱撤去
	↓	↓
	側道規制撤去	アンカー削孔
	↓	↓
	完了	新支柱設置
		↓
		アンカー締付け
		↓
		遮音板復旧
		↓
		落下防止ワイヤー復旧
		↓
		支柱回転防止ワイヤー復旧
		↓
		本線規制撤去（路下：側道規制撤去）※
		↓
		完了

		※路下の側道規制は安全確保のため
